مقدمه
در دنیای امروز که اقتصاد هیدروژنی به عنوان یکی از محورهای اصلی گذار به انرژیهای پاک مطرح است، درک پدیدهای به نام شکنندگی هیدروژنی (Hydrogen Embrittlement یا به اختصار HE) از اهمیت حیاتی برخوردار شده است. شکنندگی هیدروژنی که بیش از یک قرن از شناسایی آن میگذرد، همچنان یکی از چالشهای حلنشده و پیچیده در علم مواد و مهندسی سازه محسوب میشود. این پدیده که اولین بار توسط جانسون در سال ۱۸۷۵ گزارش شد، به فرآیندی اطلاق میگردد که در آن اتمهای هیدروژن جذب شده در شبکه فلزی، باعث کاهش چشمگیر شکلپذیری و چقرمگی ماده شده و آن را مستعد شکستهای ناگهانی و فاجعهبار در تنشهای بسیار پایینتر از استحکام تسلیم آن میکند.
آنچه شکنندگی هیدروژنی را به موضوعی منحصربهفرد و هشداردهنده تبدیل میکند، ماهیت پنهان و موذیانه آن است. تنها چند قسمت در میلیون (ppm) هیدروژن محلول در شبکه بلوری فلزات با استحکام بالا، میتواند منجر به کاهش شدید خواص مکانیکی و در نهایت، شکست ناگهانی قطعات حیاتی شود. این امر، شکنندگی هیدروژنی را به یک دغدغه اساسی برای صنایع گوناگون از جمله خودروسازی، نفت و گاز، نیروگاههای هستهای و به ویژه زیرساختهای نوین حمل و نقل و ذخیرهسازی هیدروژن تبدیل کرده است.
مکانیسمهای شکنندگی هیدروژنی: جستوجو برای درک یک پدیده پیچیده
علیرغم دههها پژوهش گسترده، درک کامل مکانیسمهای ریزساختاری شکنندگی هیدروژنی همچنان یکی از چالشبرانگیزترین مباحث در متالورژی فیزیک است. تاکنون نظریههای متعددی برای تبیین این پدیده ارائه شده است که هر یک با تمرکز بر جنبهای خاص از برهمکنش هیدروژن با عیوب شبکه، سعی در تشریح آن دارند. با این حال، اجماعی واحد در این زمینه وجود ندارد و به نظر میرسد در بسیاری از موارد، ترکیبی از چند مکانیسم به طور همزمان باعث تخریب نهایی ماده میشوند.
۱. نظریه کاهش چسبندگی ناشی از هیدروژن (HEDE)
بر اساس این نظریه که یکی از قدیمیترین و پذیرفتهشدهترین فرضیات است، حضور اتمهای هیدروژن در مرزدانهها و نوک ترک، باعث تضعیف پیوندهای اتمی فلز میشود. هیدروژن با کاهش انرژی سطحی و انرژی چسبندگی مرزدانهها، رشد ترک را تسهیل کرده و زمینه را برای شکست ترد بیندانهای (Intergranular) یا کلیواژ (Cleavage) فراهم میآورد. پژوهشهای اخیر با استفاده از شبیهسازیهای دینامیک مولکولی پیشرفته نشان دادهاند که حتی غلظتهای ناچیز هیدروژن (در حد چند ppm) میتواند رفتار نوک ترک را از حالت نرم و مستعد انتشار نابجایی به حالت ترد و مستعد رشد تغییر دهد. این مطالعات، کاهش انرژی سطحی ناشی از هیدروژن را به عنوان عامل اصلی این تغییر رفتار معرفی میکنند، موضوعی که با معیار اصلاحشده گریفیث برای شکست ترد هیدروژنی همخوانی دارد.
۲. نظریه افزایش موضعی شکلپذیری ناشی از هیدروژن (HELP)
در تضاد با نظریه HEDE، نظریه HELP بر این باور است که هیدروژن با افزایش تحرک نابجاییها (Dislocations) و تسهیل حرکت آنها، باعث تمرکز شدید کرنش پلاستیک در نواحی موضعی میشود. در واقع، هیدروژن با کاهش مدول برشی شبکه در اتمسفرهای اطراف نابجاییها، شروع فعالیت منابع نابجایی را تسهیل کرده و سرعت حرکت آنها را افزایش میدهد. این افزایش تحرک، منجر به ایجاد نوارهای برشی باریک و در نهایت، شکست ترد به نظر میرسد که در اصل ناشی از شکلپذیری شدید و موضعی است.
۳. نظریه نشر نابجایی ناشی از جذب سطحی (AIDE)
این مکانیسم که بیشتر برای تشریح رشد ترکهای خستگی در محیطهای حاوی هیدروژن مطرح میشود، بر نقش جذب سطحی اتمهای هیدروژن بر روی سطوح داخلی ترک تمرکز دارد. جذب هیدروژن بر روی این سطوح، باعث کاهش تنش لازم برای نشر نابجایی از نوک ترک شده و در نتیجه، رشد ترک را با مکانیزمی متفاوت از دو حالت قبل تسهیل میکند.
منابع و راههای نفوذ هیدروژن
اتمهای هیدروژن به دلیل اندازه کوچک خود، به راحتی میتوانند به درون شبکه بلوری فلزات نفوذ کنند. این نفوذ از مسیرهای مختلفی صورت میگیرد که هر یک تهدیدی جدی برای یکپارچگی سازه محسوب میشوند:
-
محیطهای خورنده: در صنایع نفت و گاز و سازههای دریایی، واکنشهای خوردگی و همچنین استفاده از سیستمهای حفاظت کاتدی، منبع اصلی تولید و جذب هیدروژن توسط فولادها هستند. این پدیده که با عنوان شکنندگی هیدروژنی ناشی از خوردگی (CIHE) شناخته میشود، میتواند منجر به تشکیل تاولهای هیدروژنی و ترکهای ناشی از هیدروژن (HIC) در خطوط لوله شود.
-
محیطهای گازی با فشار بالا: در صنعت هیدروژن، لولهها و مخازن ذخیرهسازی تحت فشار بالا با گاز هیدروژن قرار دارند. در این شرایط، مولکولهای هیدروژن بر روی سطح فلز جذب شده و با شکسته شدن پیوندشان، اتمهای هیدروژن منفرد را تولید میکنند که سپس جذب سطحی و درون شبکه میشوند.
-
فرآیندهای تولید و ساخت: عملیاتی مانند اسیدشویی (Pickling) برای زدودن اکسیدها از سطح فولاد یا آبکاری الکتریکی، محیطی سرشار از هیدروژن ایجاد میکنند که میتواند جذب فلز شود و خطر شکنندگی هیدروژنی را به همراه داشته باشد.
Hammelmann Subsea Chemical Storage and Injection
عوامل مؤثر بر حساسیت به شکنندگی هیدروژنی
حساسیت فلزات به شکنندگی هیدروژنی تحت تأثیر عوامل متعددی قرار دارد که شناخت آنها برای مهندسی مواد مقاوم ضروری است:
۱. ریزساختار و عیوب شبکه
حضور عیوبی مانند مرزدانهها، نابجاییها، رسوبات و فصلمشترکها، نقاط تلهاندازی (Trap sites) برای اتمهای هیدروژن محسوب میشوند. برخی از این عیوب مانند مرزدانهها و رسوبات، به عنوان نقاط مستعد برای تمرکز تنش و هستهزایی ترک عمل میکنند. به عنوان مثال، در اتصالات جوشکاری شده فولادهای خط لوله، منطقه متأثر از حرارت (HAZ) به دلیل ریزساختار ناهمگن و حضور فازهای مارتنزیت-آستنیت (M-A)، بالاترین حساسیت به شکنندگی هیدروژنی را نشان میدهد.
۲. استحکام و ترکیب آلیاژی
به طور کلی، با افزایش استحکام فلز، حساسیت آن به شکنندگی هیدروژنی به طور چشمگیری افزایش مییابد. فولادهای پیشرفته با استحکام بالا (AHSS) که به منظور کاهش وزن خودروها طراحی شدهاند، به شدت در معرض این پدیده قرار دارند. همچنین، عناصر آلیاژی مختلف میتوانند تأثیرات متفاوتی بر این پدیده بگذارند. برخی عناصر مانند تنگستن و مولیبدن میتوانند نقش مفیدی در کاهش حساسیت به شکنندگی هیدروژنی ایفا کنند، در حالی که برخی دیگر مانند کروم و نیکل ممکن است باعث افزایش آن شوند.
۳. تنشهای پسماند و شرایط بارگذاری
تنشهای پسماند ناشی از فرآیندهای ساخت مانند ماشینکاری، شکلدهی یا جوشکاری، میتوانند میدان تنش موضعی ایجاد کنند که جذب هیدروژن را در آن نواحی تشدید کند. همچنین، نرخ کرنش پایین و شرایط بارگذاری استاتیکی، زمان کافی برای انتشار و تجمع هیدروژن در نوک ترک را فراهم کرده و حساسیت به شکنندگی هیدروژنی را افزایش میدهند.
صنایع و کاربردهای حیاتی در معرض خطر
تأثیر مخرب شکنندگی هیدروژنی در صنایع مختلفی به چشم میخورد و خسارات جبرانناپذیری را به دنبال داشته است:
۱. صنعت خودروسازی

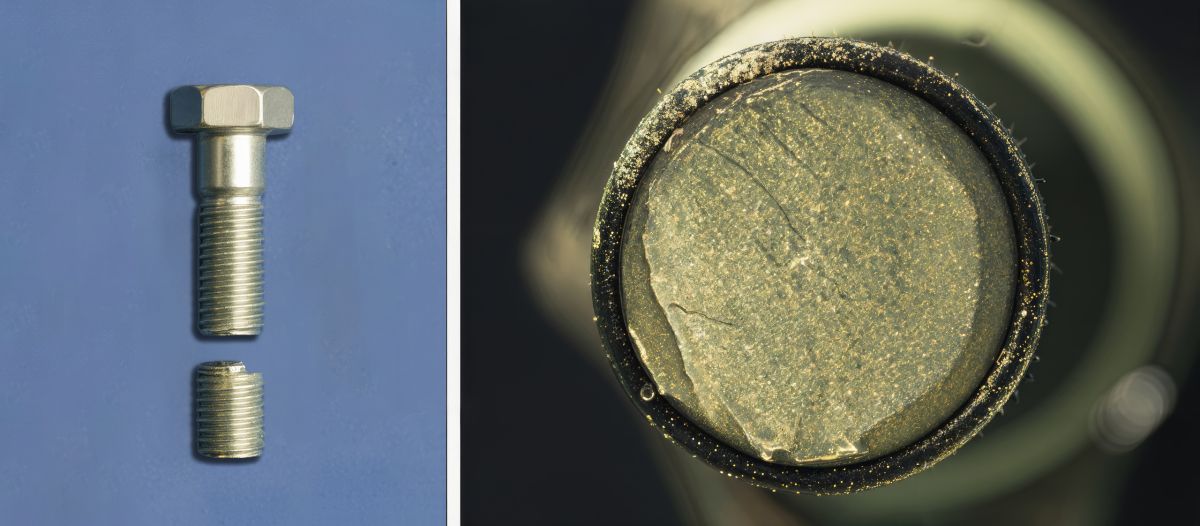

تلاش برای کاهش وزن خودروها و افزایش استحکام بدنه، استفاده گسترده از فولادهای پیشرفته با استحکام بالا را به همراه داشته است. این فولادها به دلیل ریزساختار مارتنزیتی خود، به شدت مستعد شکنندگی هیدروژنی هستند و حتی مقادیر بسیار جزئی هیدروژن جذب شده در حین فرآیندهای تولید یا محیطهای خورنده، میتواند منجر به شکست ناگهانی قطعات حیاتی مانند چرخدندهها و فنرها شود.
۲. صنعت نفت و گاز و انرژی هیدروژن
خطوط لوله انتقال نفت، گاز و به ویژه هیدروژن، در معرض مستقیم هیدروژن با فشار بالا و محیطهای حاوی سولفید هیدروژن (ترش) قرار دارند. ترکخوردگی ناشی از سولفید (SSC) یکی از مخربترین نمودهای شکنندگی هیدروژنی در این صنعت است. با توجه به رشد چشمگیر بازار خطوط لوله هیدروژنی و پروژههایی مانند شبکه بکبون هیدروژنی اروپا با طول هزاران کیلومتر، مدیریت ریسک شکنندگی هیدروژنی به یک چالش اقتصادی و ایمنی حیاتی تبدیل شده است. هزینه ساخت این خطوط لوله تا ۶۸ درصد بیشتر از خطوط لوله گاز طبیعی است و هرگونه شکست میتواند خسارات مالی و جانی عظیمی به همراه داشته باشد.
۳. نیروگاههای هستهای
در قلب راکتورهای هستهای، شرایط عملیاتی بسیار سخت شامل دما و فشار بالا، خوردگی توسط خنککننده و تابش شدید نوترونی، هیدروژن تولید میکند. این هیدروژن به آلیاژهای زیرکونیوم (غلاف سوخت) و فولادها (ظرف تحت فشار) نفوذ کرده و باعث ایجاد شکنندگی هیدروژنی میشود. در این محیطها، پدیدههایی مانند تشکیل هیدرید در آلیاژهای زیرکونیوم و برهمکنش پیچیده بین آسیبهای ناشی از تابش و هیدروژن، تهدیدی جدی برای یکپارچگی بلندمدت و ایمنی نیروگاه محسوب میشود.
استراتژیهای مقابله و پیشگیری
با توجه به اهمیت حیاتی این پدیده، پژوهشگران و مهندسان راهکارهای متعددی برای مقابله با شکنندگی هیدروژنی ارائه دادهاند:
۱. بهینهسازی ریزساختار و عملیات حرارتی
کنترل ریزساختار و ایجاد ریزدانههای مناسب و توزیع بهینه رسوبات، یکی از مؤثرترین روشها است. به عنوان مثال، ریزساختار آسیکولار فرایت (AF) در مقایسه با سایر ریزساختارها، مقاومت بالاتری در برابر شکنندگی هیدروژنی دارد. همچنین، عملیات حرارتی مناسب برای کاهش تنشهای پسماند و ایجاد ساختارهای پایدار، نقش کلیدی در کاهش حساسیت دارد.
۲. مهندسی مرزدانهها و تلهاندازی هیدروژن
مطالعات جدید نشان میدهد که با آلیاژسازی و افزودن عناصر خاصی مانند بور (B) و کربن (C) به مرزدانهها میتوان از تجمع هیدروژن در این نواحی جلوگیری کرد. این عناصر با ایجاد یک سد شیمیایی در مرزدانهها، هیدروژن را دفع کرده و همزمان استحکام مرزدانهها را افزایش میدهند. این رویکرد که به عنوان یک استراتژی طراحی رابطهای مقاوم، بسیار نویدبخش است.
۳. پوششدهی و بازدارندههای سطحی
ایجاد پوششهای سرامیکی یا فلزی بر روی سطح قطعات، میتواند به عنوان یک سد فیزیکی از نفوذ هیدروژن به داخل فلز جلوگیری کند. همچنین، پژوهشهای اخیر نشان میدهد که افزودن مقادیر اندکی از برخی گازها مانند اکسیژن (O₂)، مونوکسید کربن (CO) و حتی بخار آب (H₂O) به محیط هیدروژن، میتواند با جذب سطحی بر روی فلز و افزایش سد انرژی برای تفکیک مولکولهای هیدروژن، از ورود اتمهای هیدروژن به شبکه جلوگیری کند. به عنوان مثال، حضور ۹۹۱ ppm بخار آب، نرخ رشد ترک خستگی در فولاد کمآلیاژ را تا ۸ برابر کاهش داده است.
نتیجهگیری و چشمانداز آینده
شکنندگی هیدروژنی یک معضل چندوجهی و پیچیده است که درک و مدیریت آن نیازمند رویکردی جامع و میانرشتهای است. از یک سو، پیشرفتهای اخیر در شبیهسازیهای محاسباتی در مقیاس اتمی با استفاده از پتانسیلهای یادگیری ماشین و همچنین ابزارهای پیشرفته تجربی مانند طیفسنجی دفع حرارتی (TDS) و توموگرافی پروب اتمی (APT)، درک ما را از این پدیده عمیقتر کرده است. از سوی دیگر، ظهور هوش مصنوعی و یادگیری ماشین، افقهای جدیدی را برای پیشبینی حساسیت مواد به این پدیده و طراحی آلیاژهای مقاوم گشوده است.
با حرکت جهان به سمت اقتصاد هیدروژنی و استفاده روزافزون از فولادهای با استحکام بالا در صنایع حیاتی، مدیریت ریسک شکنندگی هیدروژنی به یک الزام انکارناپذیر برای تضمین ایمنی، پایداری و هزینههای اقتصادی تبدیل شده است. توسعه مواد و راهکارهای مهندسی نوین برای مقابله با این تهدید خاموش، گامی اساسی در مسیر استفاده ایمن از هیدروژن به عنوان حامل انرژی پاک آینده خواهد بود.
