تجهیزات ابزار دقیق برای پکیج تزریق مواد شیمیایی

یادداشت برنامه | نفت و گاز

• تزریق بازدارنده های خوردگی و هیدرات گاز
• اندازه گیری سطح متغیر جریان مواد شیمیایی با جریان کم در فشارهای بالا تا 400 barg / 5802 psig
• محدوده کامل عرضه  شامل نشانگرهای سطح مغناطیسی و فرستنده فشار

پس زمینه

تزریق مواد شیمیایی  یک تکنیک متداول در عملیات بالادستی نفت و گاز برای افزایش ظرفیت تولید، افزایش راندمان فرآیند و حفظ زمان بالای کارگاه است. این به افزایش بازیافت نفت و گاز کمک می کند و دارای اثر تمیز کنندگی است زیرا مواد شیمیایی خاص آسیب سازند را حذف می کند، از خوردگی زیرساخت جلوگیری می کند و از مسدود شدن لوله ها توسط موم ها و پوسته پوسته شدن جلوگیری می کند.

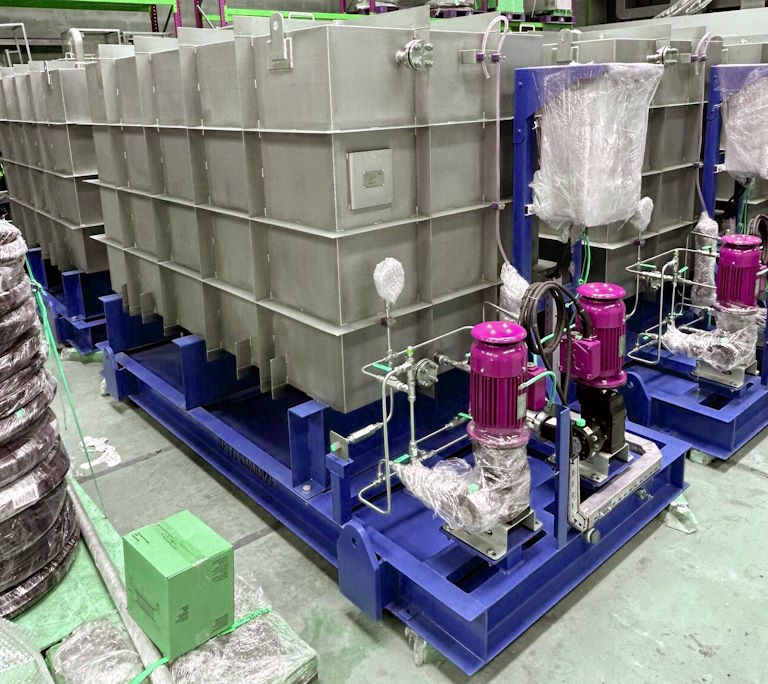

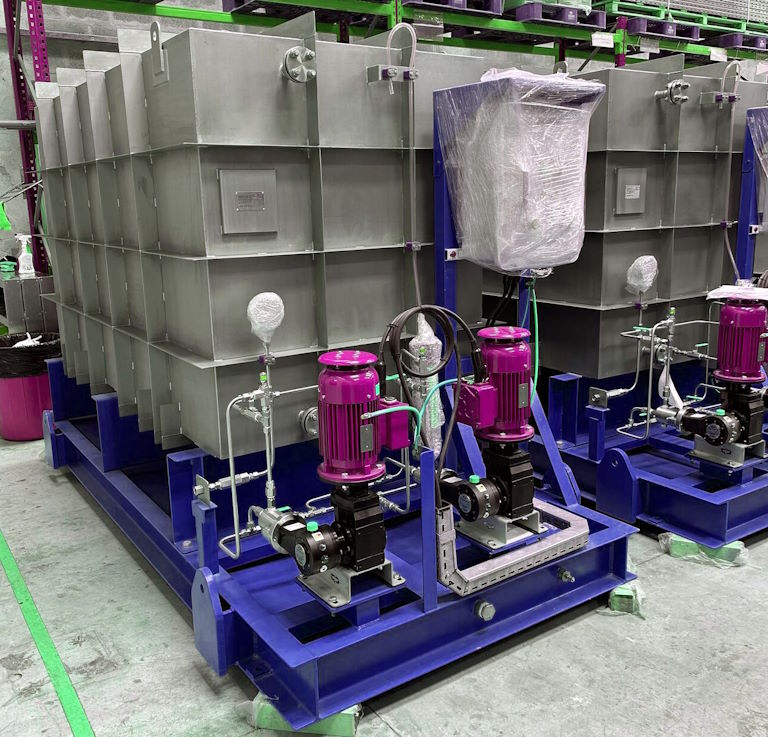

یک تامین کننده تونسی راه حل های اتوماسیون فرآیند برای صنعت نفت و گاز، پکیج های تزریق شیمیایی روی لغزش را تولید می کند که شامل مخازن، پمپ های اندازه گیری، ابزار دقیق، لوله کشی، شیرها و پانل های کنترل می شود. برای یک تولیدکننده الجزایری و اپراتور خط لوله گاز طبیعی، این شرکت راه حل های سفارشی تزریق شیمیایی برای چاه های گاز را مهندسی کرد.

الزامات اندازه گیری

اسکیدهای تزریق مواد شیمیایی برای پمپ کردن مواد شیمیایی خاص مانند مونو اتیلن گلیکول (MEG) و بازدارنده‌های خوردگی به نقاط تزریق با استفاده از پمپ‌های پیستونی استفاده می‌شوند. برای غلبه بر فشارهای رایج خط در میدان گاز و رسیدن به سیال فرآیند اولیه، مواد شیمیایی تزریقی باید در فشارهای بالای 400 بار / 5802 psig پمپ شوند.

برای هر نقطه تزریق، تزریق شیمیایی باید دقیقاً y انجام شود . تزریق مواد شیمیایی بسیار کم خطر گرفتگی، خوردگی و حتی آسیب به زیرساخت را به همراه دارد. تزریق بیش از حد هزینه های عملیاتی را به دلیل هدر رفتن مواد شیمیایی پرهزینه افزایش می دهد. بنابراین فرآیند پمپاژ و تزریق نیاز به نظارت بر پارامترهای مهم سیستم مانند دبی پمپ اندازه گیری، فشار تخلیه پمپ اندازه گیری و سطح در مخازن بافر شیمیایی دارد.

برای اندازه گیری و کنترل نرخ جریان برای هر نقطه تزریق به صورت جداگانه، یک ابزار دقیق قابل اعتماد و در عین حال مقرون به صرفه برای نرخ جریان کم 3.4 … 34 لیتر در ساعت برای سازنده اهمیت ویژه ای داشت. فلومترها باید به طور قابل اعتماد و ایمن تحت شرایط فرآیند داده شده کار کنند. آنها برای ارائه یک صفحه نمایش محلی , خروجی جریان متناوب و یک سوئیچ محدود مشخص شده بودند .

راه حل KROHNE

KROHNE فلومتر سنگین H250 M40R منطقه متغیر (VA) را برای تزریق مواد شیمیایی با فشار بالا ارائه کرد . فلومتر بسیار ناهموار دارای سابقه طولانی در کاربردهای نفت و گاز با فشار بالا است و می تواند برای فشار تا 900 بارگ / 13000 psig طراحی شود. VA متر همه کاره به صورت ماژولار قابل گسترش است و امکان ترکیبی از اندازه گیری جریان مکانیکی با پیشرفته ترین تشخیص و قابلیت های ارتباطی را فراهم می کند . در این نرم افزار، دستگاه 2 سیم سیگنال خروجی آنالوگ را ارائه می دهد و مجهز به نمایشگر با قابلیت توتالایزر به همراه سوئیچ محدود اضافی است. برای افزایش ایمنی فرآیند، H250 M40 از مانیتورینگ شناور مداوم (CFM) برای صدور هشدار در صورت عدم احتمال انسداد لوله استفاده می کند.

بیش از 70 دستگاه (DN15) از H250 M40R روی اسکیدها نصب شده است. در کنار اندازه گیری فشار بالا MEG، VA متر نیز بر تزریق بازدارنده های خوردگی نظارت می کند. با توجه به شرایط سخت عملیاتی و فرآیندی در میدان گاز، تمام قطعات مرطوب و تحت فشار VA متر از فولاد ضد زنگ (316L) ساخته شده و الزامات استاندارد NACE MR0175 را برآورده می کند . فلومترهای VA دارای طراحی ضد شعله (Ex d) برای استفاده در مناطق خطرناک هستند.

ابزار دقیق پکیج تزریق مواد شیمیایی نیز شامل ترانسمیترهای فشار OPTIBAR PM 5060 بود که برای نظارت بر فشار گیج در لوله های تزریق استفاده می شد. علاوه بر این، اسکیدها به نشانگرهای سطح مغناطیسی BM26A-1000 و ترانسمیترهای فشار دیفرانسیل OPTIBAR DP 7060 برای اندازه‌گیری سطح مخازن شیمیایی مجهز شدند.

مزایای مشتری

فلومترهای آزمایش شده و آزمایش شده VA نقشی حیاتی در بهبود بازیافت گاز و حفاظت از زیرساخت ایفا می کنند. نرخ جریان پایین همراه با فشارهای بالا و شرایط سخت، الزامات بالایی را برای قابلیت اطمینان و استحکام ابزار دقیق ایجاد کرده است که توسط H250 M40R به طور کامل برآورده شده است . این طرح جهانی Ex-Design – از ضد شعله (ضد انفجار) تا ذاتاً ایمن – را با توجه به استانداردهای مختلف مانند ATEX، FM، IECEx، NEPSI، INMETRO، CCOE/PESO یا KGS برای پروژه‌های سراسر جهان ارائه می‌دهد. با توجه به طراحی مدولار، تمام عیب‌یابی و ویژگی‌ها، به عنوان مثال گزینه‌های توتالایزر و فیلدباس، حتی می‌توانند بدون وقفه در تاسیسات موجود مجدداً نصب شوند. در مقایسه با سایر اصول جریان مانند Coriolis، دستگاه KROHNE متر یک ابزار بسیار مقرون به صرفه برای تزریق مواد شیمیایی با فشار بالا است که باعث صرفه جویی در CAPEX برای سازنده و مشتری نهایی می شود.

علاوه بر فلومترها، KROHNE همچنین بسته جامعی از ابزارها را برای اندازه گیری سطح و فشار از یک منبع ارائه کرد . دامنه کامل عرضه با پشتیبانی محلی و خدمات پس از فروش متناسب با نیاز صنعت نفت و گاز همراه است.

محصولات استفاده شده

H250 M40R

• فلومتر منطقه متغیر برای کاربردهای نفت و گاز

OPTIBAR PM 5060

• فرستنده فشار ناهموار برای کاربردهای فشار و سطح فرآیند

BM26A-1000

• نشانگر سطح مغناطیسی برای کاربردهای اساسی مایع

OPTIBAR PM 5060

• فرستنده فشار برای کاربردهای فشار و سطح فرآیند

OPTIBAR DP 7060

• فرستنده DP با کارایی بالا با اندازه گیری فشار خط یکپارچه
