در دنیای صنعت و تجهیزات مکانیکی، مدیریت صحیح مایعات و جلوگیری از تجمع آب و سایر مایعات، یکی از دغدغه‌های اساسی به شمار می‌رود. سینی‌های خودتخلیه (Self-Draining Drip Trays) به عنوان یکی از راهکارهای هوشمندانه و کارآمد در این زمینه، نقشی حیاتی در حفظ ایمنی، بهداشت و کارایی سیستم‌های مختلف ایفا می‌کنند. این سینی‌ها برخلاف نمونه‌های سنتی که نیازمند تخلیه دستی هستند، به گونه‌ای طراحی شده‌اند که مایعات جمع‌آوری‌شده را به صورت خودکار و بدون نیاز به دخالت اپراتور، به خارج از سینی هدایت کنند. این ویژگی نه تنها باعث صرفه‌جویی در زمان و هزینه می‌شود، بلکه از بروز مشکلاتی نظیر سرریز شدن، تجمع میکروارگانیسم‌های مضر و آسیب به تجهیزات نیز جلوگیری می‌کند.
در این مقاله جامع، به بررسی عمیق سینی‌های خودتخلیه، انواع، اصول کارکرد، مزایا، کاربردهای صنعتی و خانگی، نکات نگهداری و معیارهای انتخاب آن‌ها خواهیم پرداخت. هدف این است که خواننده با درک کامل از این تجهیزات، بتواند بهترین انتخاب را برای نیازهای خاص خود داشته باشد.
سینی خودتخلیه چیست و چرا اهمیت دارد؟

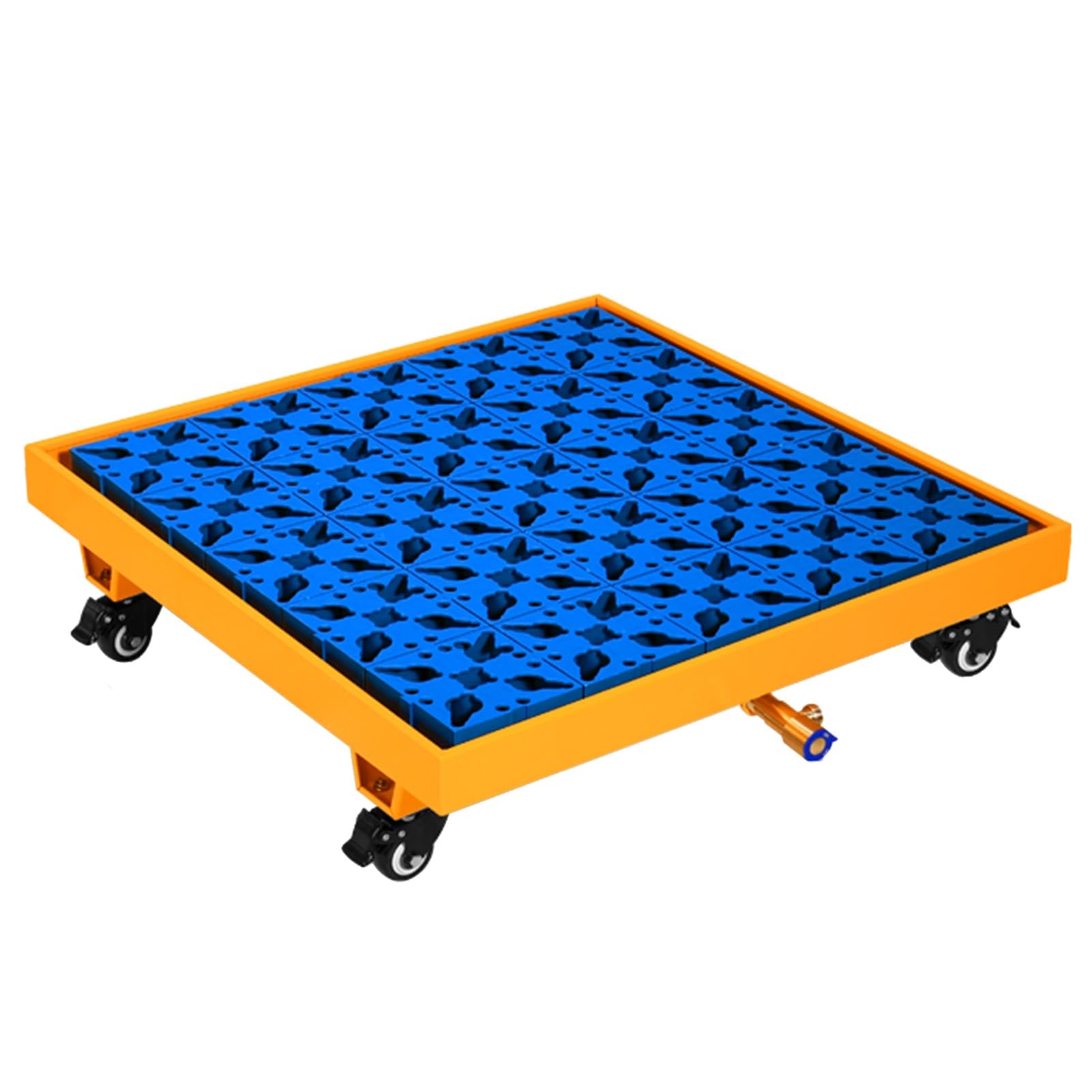

سینی خودتخلیه یا “Self-Draining Drip Tray” یک محفظه جمع‌آوری مایعات است که به صورت شیب‌دار طراحی شده و به یک خروجی (درین) متصل می‌شود. این طراحی باعث می‌شود که مایعات جمع‌شده در سینی، به کمک نیروی جاذبه، به سمت خروجی هدایت شده و از آنجا به یک مسیر تخلیه مناسب (مانند لوله فاضلاب، مخزن جمع‌آوری یا زمین) منتقل شوند. این فرآیند به صورت پیوسته و خودکار انجام می‌شود و نیازی به تخلیه دستی ندارد.
اهمیت این تجهیزات را می‌توان در چند جنبه کلیدی خلاصه کرد:
حفظ بهداشت و ایمنی: تجمع آب راکد در سینی‌های معمولی می‌تواند محیطی مناسب برای رشد باکتری‌ها، قارچ‌ها و کپک‌ها فراهم کند. در سیستم‌های تهویه مطبوع و تبرید، این موضوع می‌تواند به کیفیت هوای داخل ساختمان آسیب بزند و سلامت ساکنان را به خطر بیندازد. سینی‌های خودتخلیه با تخلیه مداوم آب، از بروز این مشکل جلوگیری می‌کنند.
جلوگیری از آسیب به تجهیزات: نشت آب و تجمع آن در اطراف تجهیزات الکترونیکی، مکانیکی یا سازه‌های فلزی می‌تواند منجر به زنگ‌زدگی، خوردگی و خرابی‌های پرهزینه شود. سینی‌های خودتخلیه با هدایت سریع مایعات، از تماس طولانی‌مدت آب با سطوح حساس جلوگیری می‌کنند.
رعایت الزامات قانونی: در بسیاری از صنایع، به ویژه در زمینه ذخیره‌سازی مواد شیمیایی و سوخت‌ها، استفاده از سینی‌های تخلیه به عنوان یک الزام قانونی برای جلوگیری از آلودگی محیط زیست تعیین شده است. سینی‌های خودتخلیه با طراحی ویژه خود، این الزامات را به شکلی موثرتر برآورده می‌کنند.
افزایش کارایی و کاهش هزینه‌های نگهداری: حذف نیاز به تخلیه دستی، باعث صرفه‌جویی در نیروی انسانی و زمان می‌شود. همچنین، با جلوگیری از سرریز شدن و آسیب به تجهیزات، هزینه‌های تعمیر و نگهداری به طور قابل توجهی کاهش می‌یابد.
انواع سینی‌های خودتخلیه
سینی‌های خودتخلیه در انواع مختلفی طراحی و تولید می‌شوند که هر کدام برای کاربردهای خاصی مناسب هستند. در ادامه به بررسی مهم‌ترین انواع آن‌ها می‌پردازیم:
سینی‌های خودتخلیه با فیلتر جداساز (Interceptor Drip Trays)
این نوع سینی‌ها به طور ویژه برای کاربردهای صنعتی و outdoor طراحی شده‌اند که در آن‌ها احتمال نفوذ آب باران به داخل سینی و اختلاط آن با مواد آلاینده (مانند روغن و سوخت) وجود دارد. نمونه بارز این سینی‌ها، “Clearflow Interceptor Drip Tray” است. این سینی‌ها دارای یک سیستم فیلتراسیون منحصربه‌فرد هستند که بر اساس اصل “شناور بودن روغن روی آب” کار می‌کند. زمانی که سطح آب در سینی بالا می‌آید، روغن‌ها و آلاینده‌های شناور بر روی سطح باقی می‌مانند و آب اضافی از طریق فیلتر مخصوص به زمین نفوذ می‌کند. این فیلترها تضمین می‌کنند که هیچ اثری از روغن در آب تخلیه‌شده وجود نداشته باشد.
این سینی‌ها معمولاً از ورق فولادی ساخته شده و به صورت کاملاً جوش‌داده‌شده (seam-welded) تولید می‌شوند تا از نشت مایعات جلوگیری کنند. آن‌ها مجهز به تیرهای نگهدارنده گالوانیزه قابل جابجایی هستند که تجهیزات را بالاتر از سطح آب جمع‌شده نگه می‌دارند.
سینی‌های خودتخلیه برای سیستم‌های تهویه مطبوع و تبرید (Condensate Drain Pans)
در سیستم‌های تهویه مطبوع و تبرید، کویل‌های اواپراتور باعث تولید condensate (میعان) می‌شوند که باید به طور مداوم تخلیه شود. سینی‌های خودتخلیه برای این کاربردها به گونه‌ای طراحی شده‌اند که کف آن‌ها دارای شیب ملایمی به سمت یک یا چند سوراخ تخلیه باشد. یک نمونه پیشرفته از این سینی‌ها، “Adjustable Pitch Condensate Drain Pan” است که به نصاب اجازه می‌دهد تا شیب سینی را در محل نصب، به سمت چپ یا راست تنظیم کند تا تخلیه به بهترین شکل انجام شود.
این طراحی قابل تنظیم، مشکل سینی‌های از پیش شیب‌دار را حل می‌کند که تنها برای یک سمت خاص طراحی شده بودند و در صورت عدم دسترسی به درین در آن سمت، نیاز به لوله‌کشی اضافی داشتند.
سینی‌های خودتخلیه برای کاربردهای تجاری و خانگی
این سینی‌ها در دستگاه‌های قهوه‌ساز، آبسردکن‌ها، یخچال‌ها، و حتی گلدان‌های گیاهان آپارتمانی کاربرد دارند. در یخچال‌ها، سینی خودتخلیه معمولاً زیر بخش تبرید قرار می‌گیرد و آب حاصل از یخ‌زدایی را به یک مخزن تبخیر در پایین دستگاه هدایت می‌کند. در دستگاه‌های قهوه‌ساز حرفه‌ای، سینی خودتخلیه به یک مخزن جمع‌آوری یا لوله فاضلاب متصل می‌شود تا از سرریز شدن آب در حین شستشو جلوگیری کند.
در گلدان‌های گیاهان، سینی‌های خودتخلیه (که گاهی به عنوان “خودآبیار” نیز شناخته می‌شوند) با طراحی شیب‌دار و یک خروجی، آب اضافی حاصل از آبیاری را به بیرون هدایت می‌کنند و از پوسیدگی ریشه به دلیل ماندن در آب جلوگیری می‌کنند.
اصول کارکرد سینی‌های خودتخلیه
مکانیزم عملکرد سینی‌های خودتخلیه بر اساس اصول ساده فیزیکی استوار است:
نیروی جاذبه: اصلی‌ترین عامل در تخلیه خودکار، نیروی جاذبه است. کف سینی با شیب ملایمی طراحی می‌شود تا مایعات به سمت پایین‌ترین نقطه که همان محل خروجی است، جریان یابند.
طراحی شیب‌دار: شیب کف سینی می‌تواند به صورت یک‌طرفه (به سمت یک خروجی) یا چندطرفه (به سمت یک نقطه مرکزی) باشد. در سینی‌های پیشرفته، این شیب قابل تنظیم است تا با شرایط نصب و محل درین هماهنگ شود.
اتصال به سیستم تخلیه: خروجی سینی به یک لوله، شیلنگ یا کانال تخلیه متصل می‌شود. این اتصال باید به گونه‌ای باشد که جریان مایعات را تسهیل کند و از ایجاد خلأ یا انسداد جلوگیری نماید.
فیلتراسیون (در انواع خاص): در سینی‌های خودتخلیه صنعتی که با مواد آلاینده سروکار دارند، یک سیستم فیلتراسیون تعبیه می‌شود. این فیلترها مواد شیمیایی مضر را در خود نگه داشته و تنها آب تصفیه‌شده را به محیط تخلیه می‌کنند.
مزایای سینی‌های خودتخلیه
استفاده از سینی‌های خودتخلیه مزایای متعددی را به همراه دارد که در ادامه به مهم‌ترین آن‌ها اشاره می‌کنیم:
۱. تخلیه خودکار و بدون نیاز به دخالت انسان: این ویژگی بارزترین مزیت این سینی‌هاست. برخلاف سینی‌های سنتی که باید به صورت دوره‌ای بازرسی و تخلیه شوند، سینی‌های خودتخلیه به طور پیوسته و خودکار عمل تخلیه را انجام می‌دهند. این امر باعث صرفه‌جویی در زمان و نیروی انسانی می‌شود و خطر فراموشی در تخلیه را از بین می‌برد.
۲. جلوگیری از سرریز شدن: طراحی خودتخلیه اجازه نمی‌دهد که مایعات در سینی جمع شوند و به سطح خطرناکی برسند. این موضوع به ویژه در کاربردهای outdoor که ممکن است سینی در معرض باران شدید قرار گیرد، بسیار حیاتی است. سینی‌های Interceptor با تخلیه خودکار آب باران، از سرریز شدن و جاری شدن آب آلوده به محیط جلوگیری می‌کنند.
۳. بهبود بهداشت و کاهش رشد میکروارگانیسم‌ها: آب راکد محیط مناسبی برای رشد باکتری‌ها و قارچ‌هاست. تخلیه مداوم مایعات، این محیط را از بین می‌برد و به حفظ بهداشت کمک می‌کند. این موضوع در سیستم‌های تهویه مطبوع که کیفیت هوای داخل ساختمان اهمیت دارد، بسیار مهم است.
۴. افزایش عمر تجهیزات: با جلوگیری از تجمع آب و رطوبت در اطراف تجهیزات، خطر زنگ‌زدگی، خوردگی و خرابی قطعات کاهش می‌یابد. این امر به ویژه در مورد تجهیزات فلزی و الکترونیکی که در معرض رطوبت قرار دارند، صادق است.
۵. رعایت الزامات زیست‌محیطی: در صنایع نفت، گاز و پتروشیمی، استفاده از سینی‌های خودتخلیه با فیلتر جداساز، یک راه‌حل قانونی و مطمئن برای جلوگیری از آلودگی آب‌های زیرزمینی و خاک است.
۶. کاهش هزینه‌های نگهداری: با حذف نیاز به تخلیه دستی و کاهش خطر آسیب به تجهیزات، هزینه‌های نگهداری و تعمیرات به طور قابل توجهی کاهش می‌یابد.
کاربردهای صنعتی و تجاری سینی‌های خودتخلیه
سینی‌های خودتخلیه در طیف گسترده‌ای از صنایع و کاربردها مورد استفاده قرار می‌گیرند:
صنعت تهویه مطبوع و تبرید
در سیستم‌های HVAC (گرمایش، تهویه و تهویه مطبوع) و سیستم‌های تبرید تجاری، سینی‌های خودتخلیه زیر کویل‌های اواپراتور قرار می‌گیرند تا میعانات تولیدشده را جمع‌آوری و تخلیه کنند. بدون این سینی‌ها، آب میعان می‌تواند به داخل کانال‌های هوا نفوذ کرده و باعث رشد کپک، خوردگی و کاهش کیفیت هوا شود. استانداردهای کیفیت هوای داخلی، طراحی سینی‌های تخلیه به صورت خودتخلیه را الزامی کرده‌اند تا از تجمع لجن میکروبی جلوگیری شود.
صنایع نفت، گاز و پتروشیمی
در این صنایع، سینی‌های خودتخلیه (به ویژه نوع Interceptor) برای قرار دادن زیر پمپ‌ها، ژنراتورها، مخازن ذخیره سوخت و سایر تجهیزاتی که ممکن است دچار نشت روغن یا مواد شیمیایی شوند، استفاده می‌شوند. این سینی‌ها با فیلترهای ویژه خود، روغن و آلاینده‌ها را در خود نگه داشته و آب باران را به زمین نفوذ می‌دهند.
صنایع غذایی و آشامیدنی
در کارخانه‌های تولید مواد غذایی، رستوران‌ها و کافه‌ها، سینی‌های خودتخلیه در زیر دستگاه‌های یخ‌ساز، قهوه‌سازهای صنعتی، فواره‌های نوشیدنی و سایر تجهیزات مشابه استفاده می‌شوند. استانداردهای NSF (بنیاد ملی بهداشت) الزامات خاصی برای طراحی این سینی‌ها تعیین کرده‌اند تا از نظر بهداشتی قابل قبول باشند.
کاربردهای خانگی
در خانه‌ها، سینی‌های خودتخلیه در یخچال‌ها (برای تخلیه آب حاصل از یخ‌زدایی)، کولرهای آبی، دستگاه‌های تصفیه آب و حتی در گلدان‌های گیاهان آپارتمانی استفاده می‌شوند. در گلدان‌ها، این سینی‌ها از تجمع آب در زیر ریشه و پوسیدگی آن جلوگیری می‌کنند.
کاربردهای ویژه
سینی‌های خودتخلیه در کگیتورها (دستگاه‌های آبجو)، فواره‌های آبخوری، و حتی در برخی مدل‌های اسفنج‌های ظرفشویی که دارای طراحی خودتخلیه هستند، نیز به کار می‌روند.
نکات کلیدی در نگهداری سینی‌های خودتخلیه
اگرچه سینی‌های خودتخلیه به دلیل طراحی خودکارشان نیاز کمتری به نگهداری دارند، اما برای اطمینان از عملکرد صحیح و طول عمر بالا، رعایت نکات زیر ضروری است:
بازرسی دوره‌ای
حتی سینی‌های خودتخلیه نیز باید به صورت دوره‌ای بازرسی شوند تا از عدم انسداد خروجی و سلامت فیلترها (در صورت وجود) اطمینان حاصل شود. فرکانس بازرسی بستگی به نوع کاربرد و حجم مایعات تولیدشده دارد. در سیستم‌های HVAC، بازرسی ماهانه توصیه می‌شود.
تمیز کردن منظم
سینی و توری (grid) آن باید به طور منظم تمیز شوند. برای این کار، ابتدا توری را جدا کنید و سینی را خالی کنید. سپس با استفاده از آب گرم، پارچه نرم یا اسفنج و یک شوینده ملایم، آن را تمیز کنید. از استفاده از مواد شوینده خورنده و ساینده خودداری کنید. هرگز سینی را در ماشین ظرفشویی نشویید.
تمیز کردن سوراخ تخلیه
یکی از شایع‌ترین مشکلات، انسداد سوراخ تخلیه است. برای رفع این مشکل، می‌توانید از یک خلال دندان یا سنجاق برای پاک کردن انسداد استفاده کنید. در صورت نیاز، می‌توانید سوراخ را با آب گرم و فشار شستشو دهید.
بررسی فیلترها (در سینی‌های Interceptor)
در سینی‌های خودتخلیه صنعتی که دارای فیلتر جداساز هستند، باید به صورت دوره‌ای فیلترها را بررسی و در صورت اشباع، تعویض کرد. فیلترهای بلندمدت معمولاً تا ۷.۵ لیتر روغن را در خود نگه می‌دارند. تعویض فیلتر باید به شکلی ایمن و کنترل‌شده انجام شود.
استفاده از پوشش محافظ
برای تسهیل تمیزکاری و افزایش عمر سینی، می‌توان از پوشش‌های محافظ (مانند فویل آلومینیومی در سینی‌های گریل) استفاده کرد. این پوشش‌ها به سادگی قابل تعویض هستند و از تماس مستقیم مایعات با سطح سینی جلوگیری می‌کنند.
معیارهای انتخاب سینی خودتخلیه مناسب
انتخاب سینی خودتخلیه مناسب نیازمند توجه به چندین فاکتور کلیدی است:
جنس و متریال
جنس سینی باید با نوع مایعاتی که با آن سروکار دارد، سازگار باشد. سینی‌های فولادی گالوانیزه یا استیل برای کاربردهای صنعتی و outdoor مناسب هستند. سینی‌های پلاستیکی (پلی‌اتیلن یا پلی‌پروپیلن) برای کاربردهای سبک‌تر و موادی که با فولاد واکنش می‌دهند، مناسب‌ترند. برای کاربردهای غذایی، استیل ضدزنگ (مانند 304 یا 316L) یا پلیمرهای تأییدشده توسط FDA توصیه می‌شود.
ظرفیت
ظرفیت سینی باید متناسب با حجم مایعاتی که در طول دوره تخلیه تولید می‌شود، باشد. در کاربردهای outdoor، باید حجم بارش باران نیز در نظر گرفته شود. برای سینی‌های Interceptor، ظرفیت فیلتر نیز مهم است.
ابعاد و شکل
ابعاد سینی باید با فضای موجود و اندازه تجهیزاتی که قرار است روی آن قرار گیرد، هماهنگ باشد. برخی سینی‌ها به صورت ماژولار طراحی شده‌اند و می‌توان آن‌ها را به یکدیگر متصل کرد تا سطوح بزرگ‌تری ایجاد شود.
نوع اتصال تخلیه
سینی باید دارای اتصال تخلیه استاندارد (مانند اتصال لوله ۱/۲ اینچی) باشد تا بتوان آن را به راحتی به سیستم فاضلاب یا مخزن جمع‌آوری متصل کرد. در برخی موارد، سینی ممکن است به صورت “کاملاً تخلیه‌شدنی” (fully evacuable) طراحی شده باشد که به معنای عدم نیاز به اتصال دائم به فاضلاب است.
قابلیت تنظیم شیب
در کاربردهایی که جهت دسترسی به درین محدود است، انتخاب سینی با قابلیت تنظیم شیب در محل نصب، انعطاف‌پذیری بیشتری فراهم می‌کند.
مقایسه سینی‌های خودتخلیه با سینی‌های سنتی
| ویژگی | سینی سنتی | سینی خودتخلیه |
|---|---|---|
| تخلیه | دستی، دوره‌ای | خودکار، پیوسته |
| خطر سرریز | بالا | بسیار پایین |
| بهداشت | نیازمند نظافت مکرر | بهداشتی‌تر |
| هزینه نگهداری | بالا | پایین‌تر |
| نیاز به اپراتور | دارد | ندارد |
| مناسب برای outdoor | خیر | بله (با فیلتر) |
| رعایت الزامات قانونی | دشوار | آسان |
چالش‌ها و محدودیت‌ها
با وجود مزایای فراوان، سینی‌های خودتخلیه ممکن است با چالش‌هایی نیز مواجه شوند:
انسداد خروجی: اگر خروجی سینی به درستی نگهداری نشود، ممکن است توسط رسوبات، زباله یا یخ زدگی مسدود شود. این امر می‌تواند عملکرد خودتخلیه را مختل کند.
نیاز به اتصال به سیستم تخلیه: در برخی مکان‌ها، دسترسی به سیستم فاضلاب یا درین مناسب وجود ندارد و نصب لوله‌کشی اضافی هزینه‌بر است.
هزینه اولیه بالاتر: سینی‌های خودتخلیه معمولاً گران‌تر از سینی‌های سنتی هستند. با این حال، این هزینه اولیه با کاهش هزینه‌های نگهداری و افزایش عمر تجهیزات جبران می‌شود.
پیچیدگی نصب: نصب صحیح این سینی‌ها نیازمند دقت و تخصص است تا شیب مناسب و اتصالات بدون نشتی ایجاد شود.
نتیجه‌گیری
سینی‌های خودتخلیه (Self-Draining Drip Trays) به عنوان یک راه‌حل هوشمندانه و کارآمد برای مدیریت مایعات، نقش مهمی در افزایش ایمنی، بهداشت و کارایی سیستم‌های مختلف ایفا می‌کنند. این سینی‌ها با طراحی شیب‌دار و اتصال به سیستم تخلیه، مایعات را به صورت خودکار و پیوسته دفع می‌کنند و از بروز مشکلاتی نظیر سرریز شدن، تجمع میکروارگانیسم‌های مضر و آسیب به تجهیزات جلوگیری می‌کنند.
انتخاب سینی مناسب نیازمند توجه به عواملی مانند جنس، ظرفیت، ابعاد، نوع اتصال تخلیه و قابلیت تنظیم شیب است. همچنین، رعایت نکات نگهداری مانند بازرسی دوره‌ای، تمیز کردن منظم و بررسی فیلترها، به افزایش عمر و عملکرد بهینه این تجهیزات کمک می‌کند.
با توجه به رشد روزافزون صنایع و افزایش حساسیت نسبت به مسائل زیست‌محیطی و بهداشتی، انتظار می‌رود که استفاده از سینی‌های خودتخلیه در سال‌های آینده گسترش بیشتری یابد و به یک استاندارد در بسیاری از کاربردها تبدیل شود. سرمایه‌گذاری در این تجهیزات نه تنها یک انتخاب هوشمندانه از نظر اقتصادی است، بلکه گامی موثر در جهت حفاظت از محیط زیست و ارتقای سلامت جامعه به شمار می‌رود.
